■同層排水原理及優點

同層定義簡單的說就是指同一層或本層。

同層排水是指衛生間內衛生器具排水管（排污橫管和水支管)均不穿越樓板進入他戶。

優點:易打掃、超靜音沖水效果、節省裝修成本、系統節水、系統整體防臭、節省使用空間。

■同層排水設計依據

住宅排水管道同層布置設計的依據是:《住宅設計規范》(GB50096-1999)6.1.6條規定:住宅的污水排水橫管宜設在本層套內。

《建筑給水排水設計規范》(GB50015-2003)4.3.8條規定:下列情況下衛生器具排水橫支管應設置同層排水:

1、住宅衛生間的衛生器具排水管要求不穿越樓板進入他戶時。

2、按本規范第4.3.3A~4.3.6條的規定受條件限制時。

《健康住宅建設技術要點》(2004年版）2.7.4條規定:排水支管應以本戶為界。

※以上條文用語中有的用“宜”，有的是用“應”。但都表達了同一個概念，

住宅衛生間排水設計要采用同層排水。

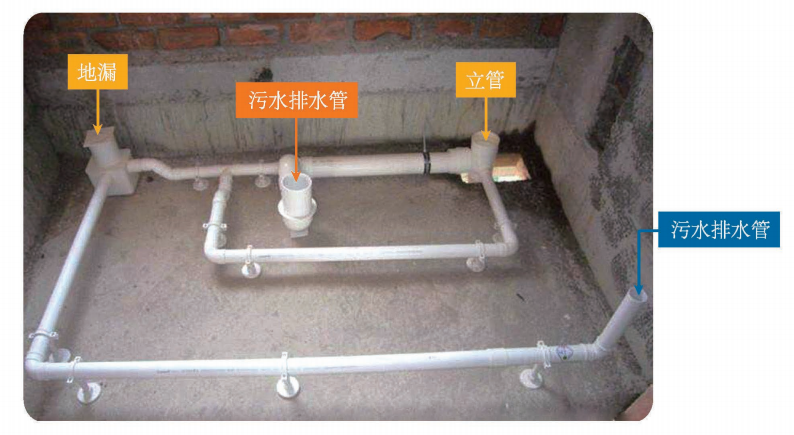

■同層排水系統安裝示意圖

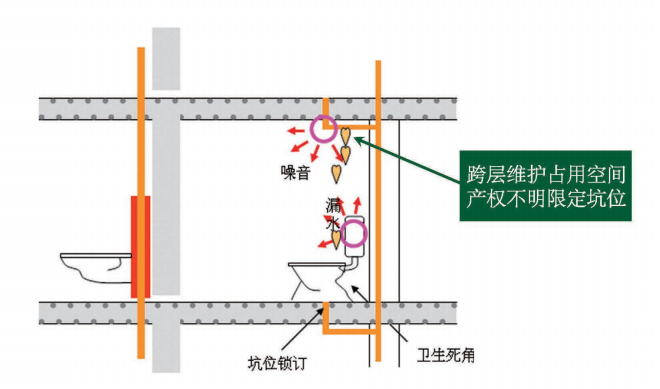

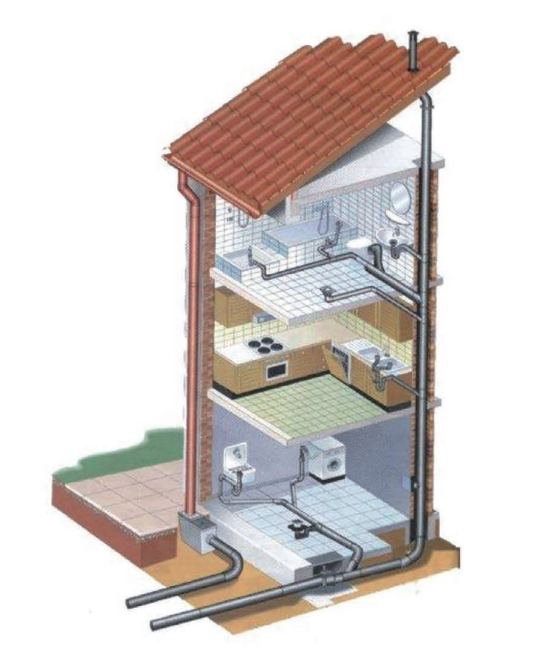

■同層排水管道布置示意圖

將雨水綜合利用系統與同層排水系統結合，以雨水綜合利用系統為起點，設計完整的管道系統，研發適合用中水、雨水等非傳統潔凈水源進行排水的同層排水系統,采用雨水沖廁系統技術，以提高節能節水的范圍。

同層排水系統具有施工方便、布局靈活、節約用水、降低噪音、產權分明、節約空間、無衛生死角、潔凈美觀等多種優點，能解決跨層維修護較難的問題，能有效結合非傳統水源沖廁。

為保證隱蔽安裝的安全性、耐久性、所選用的材料多數為專用的管材、管件、隱蔽式水箱。同層排水系統通常在項目建設的初期就需要緊密的配合設計，結合專業的水力計算知識、項目的實際情況及相關方案的要求進行系統方案深化。

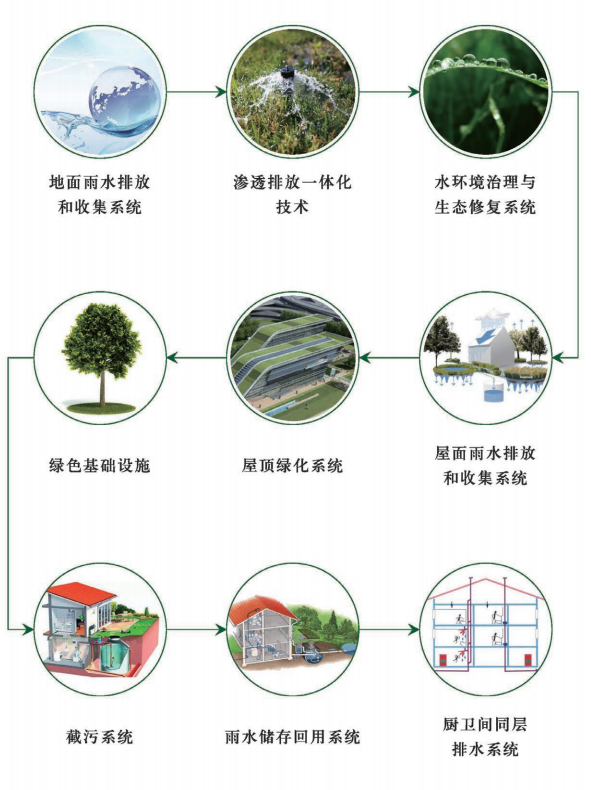

■雨水綜合利用系統
